Nacido en Sao Paulo Brasil en 1.958 hijo de emigrantes españoles que vuelven a su tierra en el año 1967 desembarcando en Barcelona.
Animado por colegas licenciados en radio me examino de EB en el 1.990 (EB4EKJ). Después de 14 años como tal y seguido por mi pasión por la telegrafía, llevado de la mano de mi gran maestro y buen amigo Julio (EA4OA), me examino de EC en el 2.004 (EC4ABG), en el 2.005 de EA (EA4CJI) y en Enero de 2009 obtengo mi indicativo actual EA4XT.
Me siento orgulloso de ser radioaficionado y muy orgulloso de pertenecer a las siguientes asociaciones:
En esta ciudad es donde nace mis inicios en radio por el año 1979 obteniendo la tarjeta de escucha con distintivo EA3-161482.
De oficio ajustador matricero (para el que no lo conozca y valga de ejemplo, ebanista del metal).
Casado con Pilar madre de mis dos hijas. Esta maravilla de mujer nacida en Castejón provincia de Cuenca cuyo hecho me provoca en el año 1.987 levantar mi casa en barcelona y trasladarme a vivir a Cuenca atraido por esta la que hoy es mi ciudad y de la que me siento hijo adoptivo.
En HF solo trabajo telegrafía.
Equipos HF: Yaesu FT-920 - Icom IC706MKII -. Equipos VHF UHF SHF: - Kenwood TM 733 - - Wouxung KG-UV920P - Walkies: Yaesu VX 5 - Kenwood TH D7 - Puxing PX 2R- TYT TH UV6R
Secretaria: Amplificador lineal HF6 de EA4BQN (600/800 W.) -
Acoplador: LDG Z 100 PLUS
Antenas: Vertical Alfa Eco V5 - Vertical Butternut HF HV2 + kit 160 - Vertical VHF Tagra GP-144 - Vertical 1/4 onda comercial - Vertical casera 1/4 onda para 1200 Mhz. - Discono Vhf/Uhf/Shf/50Mhz/28Mhz. - Direccional Bibanda VHF/UHF.
Básicamente todo lo expuesto esta instalando y funcionando, hasta la radiofrecuencia (HI HI).
La antena GCR2010CU HF 6 Bandas (50, 28, 24, 21, 18 y 14 MHZ) esta basada en la HexBeam con mejoras mecánicas considerables. Se trata de una Yagui con 6 dipolos de media onda, uno para cada banda y sin trampas lo que la convierte en una de las mejores antenas directivas del momento por su buen rendimiento en los DX tanto en recepción como en emisión además de un reducido tamano. La fabricación e instalación ha sido posible gracias a la colaboración del GCR (Grupo Conquense de Radio) en especial mi agradecimiento a EA4XA, EA4DAT, EA4OA, EA4ALK, EA4GE, EA4BHK y a Pilar mi esposa. Quiero comentar que han sido 5 meses de afanados montajes y pruebas hasta conseguir el arte final que es hoy. La mayor dificultad fue conseguir los tubos de fibra de vidrio ya que en España fue imposible compralos y se adquirieron en Miami (EEUU). Toda la información para elaborar la antena la encontré en la red. No dispongo de datos ya que se perdieron con un disco duro que murio en mi PC.

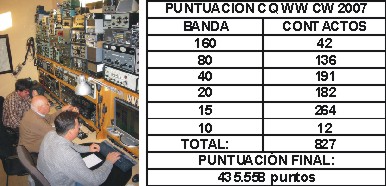

Bueno pues ya veis las imágenes, nuestra primera experiencia creo que inolvidable, todo un gozo y disfrute del cual hemos aprendido mucho para las siguientes ediciones.
Gracias a todos con los que pudimos contactar y disculpas a los que no escuchamos. 73&DX desde Cuenca.
Los participantes activos fuimos: EA4OA Julio, EA4DAT Juan, EA4BHK Ángel y EA4CJI Ángel.
Servicio técnico, puesta a punto, apoyo moral y asesoramiento por parte de EA4XA Jorge, EC4ACS Jose Diego y EB4FAE Pepe.
P.D.: En Septiembre de 2008 hemos comprobado con agrado, ser los campeones EA, desde aqui FELICITACIONES a todo el grupo Conquense.
Bueno pues vale mas una imagen que mil palabras, Pilar en sus ratos libres, talla textos o indicativos .
Si te interesa una talla escribenos a aggcuenca@gmail.com
Bueno pues vamos con otro de mis cacharreos.
Para empezar debemos deshacernos de tres partes de la antena original las cuales son la carga capacitiva (fig. A/1), los radiales rígidos (fig. A/3) y por último la bobina interior (fig. A/2).
Ahora nos toca cortar la bobina en sus dos extremos y quitarla para lo cual nos vendrá bien utilizar un mini taladro con un disco de corte.
Bien pues ya podemos volver a montar el mazacote y vamos a conocer que longitud total debe tener la antena en lo que aluminio se refiere y en mi caso la longitud es de 6,3 metros.
Para finalizar deciros que he aislado del agua el perfil de la pieza B/3 así como la junta de B/2 con B/1 utilizando cinta vulcanizante líquida.
Bueno pues este es el procedimiento que he utilizado. Espero que os sirva de ayuda a los interesados y si es así házmelo saber con un comentario en mi libro de visitas.
Este fue debido a que en mi cuarto de radio la única banda para la cual no disponía de antena era la banda de 30 metros.
Tras no conseguir localizar de ninguna forma una antena vertical mono banda comercializada y al disponer de una antena en el trastero para la banda de 11 metros, concretamente la Sirio 2012, me puse manos a la obra transformando esta última para cubrir dicha banda de 30 metros siendo el resultado final muy bueno ya que la roe en toda la banda es de 1:1 y la impedancia de 55 Ohmios.
Por si es de interés para alguno redacto el proceso y manipulación de la misma para llegar a obtener el resultado final acompañando también la ilustración de arriba.
Esta última no es fácil quitarla si no se conoce el proceso y lo haremos de la siguiente forma:
Desmontaremos el tubo de aluminio (fig. B/1) girándolo sobre su eje en el sentido contrario a las agujas del reloj ya que tiene una rosca interior.
Seguidamente sacaremos la tapa (fig. B/2) y la capsula transparente.
Bien ahora toca la parte inferior (fig. B/3) para lo cual quitaremos los 4 tornillos que se encuentran en la parte inferior y que rodean el PL (fig. B/5) y daremos con cuidado unos golpes a B/3 hacia abajo el cual se descolgara un poco y cortaremos el cable del vivo que veremos en el interior de esta forma habremos liberado el conjunto.
La conversión la conseguiremos soldando cable de cobre de 2 milímetros , en primer lugar al vivo del PL, haremos un agujero al mazacote que tenía rodeada la bobina, aproximadamente a media altura y de un diámetro de 7 o 8 milímetros para pasar el cable desde dentro hacia fuera y soldaremos el otro extremo del cable en la parte superior del mazacote de plástico allá donde veremos estaño junto al corte que le hicimos a la bobina.
No vamos a utilizar los radiales rígidos originales así que haremos como mínimo tres radiales de hilo de 7,5 metros de largo ( la mía tiene 5 radiales) los cuales anclaremos con tornillos en los agujeros roscados donde iban los radiales rígidos.
Las medidas de las dos varillas de cobre son iguales.
De menor a mayor en cada doblez son, 20, 55, y 155 mm. Acortando o alargando esta última nos varia la roe.
La carga está probada con 400 W y a portadora continua durante 7 minutos comportándose perfectamente y el agua no subió prácticamente de temperatura.
El manos libres de telegrafía "piepulador" no es mas que un manipulador de telegrafía pero con la salvedad de que su manejo es con los pies dejándonos plena libertad en las manos para atender otras necesidades como manejo del equipo, teclado del ordenador, bolígrafo, bocadillo, cerveza, etc...
Esta idea me nace en mis principios como telegrafista y en mis primeros concursos cuando no daba crédito a tener que atender tantos periféricos a gran velocidad y mi falta de práctica me hacía sentir muy torpe ( hoy solo torpe) por lo que pensé que si disponía de mas libertad con las manos el problema se reduciría.
De esta manera puse en marcha el ingenio y se me ocurrió la idea de manipular con los pies ya que de esta manera conseguiría mi propósito y me puse manos a la obra creando el manos libres de telegrafía al cual denomino "piepulador".
La creación del mismo debería ser sencilla ya que la idea era colocar bajo mis pies un simple pulsador y una plataforma para accionarlo y este es el resultado (Foto 1 y 2)
La elaboración del mismo es de lo mas sencillo y lo expongo a continuación marcando primero el material necesario:
4 tablillas Delcon (Del Contenedor o restos caseros),
2 Pulsadores comerciales de los que se utilizaban para los timbres caseros,
2 Visagras,
Unos tornillos pequeños para madera,
Unos metros de cable estéreo,
Un Jack estéreo para conexión al equipo.
Con estos materiales haremos un piepulador que conectado a un keyer electrónico o al keyer electrónico del equipo trabajara como un manipulador de palas.
Bien, comenzamos a realizarlo y empezaremos con las cuatro tablillas de las cuales serán iguales dos a dos.
Si solo elaboramos la mitad del artilugio, es decir para un solo pie y conectado al equipo como un manipulador vertical nos hará el mismo trabajo que el vertical.
Las dos que harán de base tendrán una medida de 10 cm de ancho por 32 de largo, las otras dos que serán las que pisemos serán de 10 por 16cm.
Ahora vamos con las bisagras, presentaremos la tablilla corta encima de la larga haciendo coincidir la corta de tal forma que también coincidan en un extremo y marcaremos una línea.
Ahí anclaremos la visagra en las dos tablillas quedando como si fuera la boca de un cocodrilo.
Fijaremos los pulsadores (no sin antes haber conectado el cableado) en la punta exterior de la tablilla larga y lo haremos de tal forma que la parte mas alta del pulsador (en estado de descanso) apunte hacia la visagra.
Podremos colocar en la parte inferior de la tablilla larga un material antideslizante.
El cableado no tiene secreto ya que siendo estéreo conectaremos un vivo a uno de los tornillos de cada pulsador y en el otro tornillo la masa.
Por último si los puntos y rayas no están en el pie adecuado no es necesario cruzar las piernas, basta con intercambiar en el propio suelo los piepulador entre si (HI HI).
Tuve ocasión de acercarme al Mercaradio Valencia 2007 y la gran suerte de adquirir el vibro de la imagen parte superior y después de hecharle un rato y ganas ha quedado como ves en la imagen parte inferior.
Ahora a practicar para que en un futuro sea capaz de dominar esa reliquia.
Fieles amigos mios los dos de la foto.
Espero que os haya gustado el corto de video de Kokito y su repertorio.
"Kokito" es un loro Yaco de Cola Roja de la familia de los papagayos y muy parlanchin, se ha convertido en el segundo operador en el cuarto de la radio ya que imita a la perfección letras y números en telegrafía.
"Tona" Falleción en el 2012..
En Junio de 2008 se incorpora como "Pinta". Aunque parezca increible el padre es un Yorsay auténtico, la madre sin raza reconocida. En Noviembre del 2010 entra en casa "Lola" una Yorsay de 2,5 Kgrs. y por último "Rua" en diciembre del 2012 una hembra cruce de pastor alemán adoptada e la perrera de Cuenca.
Puerto de Santos (Brasil), momentos antes de embarcar para España.
En la foto de la derecha aparecemos 41 años mas tarde.
En el centro mi padre con mi hermana en brazos, a la derecha de la imagen mi hermano y a la izquierda estoy yo.
En primer orden mi padre queria hacer el crucero a nado pero al final comprendió que atarnos a cada uno en las espaldas un baúl de mas de 100 kgr. podría acarrear algún pequeño problema y se decantó por sacar pasajes para venir en barco.

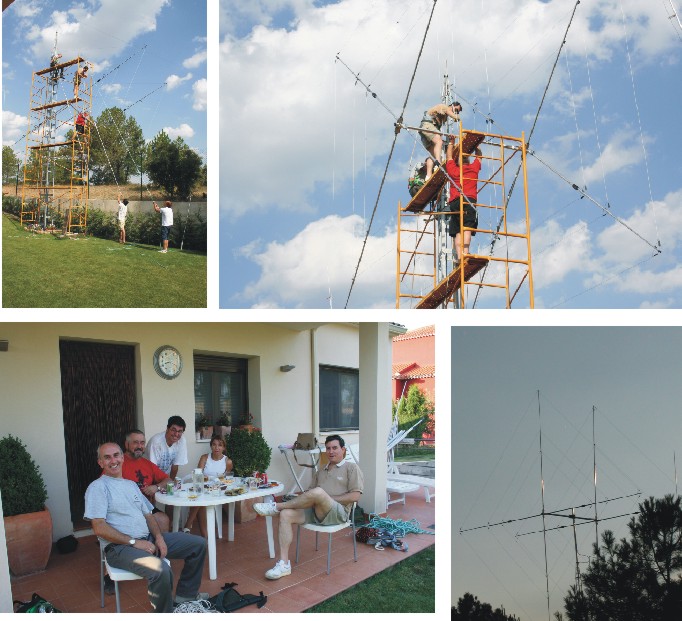

Formamos un buen equipo coordinados por Juan (EA4DAT) que todo lo tenía previsto y preparado hasta la merienda no sin antes haber finalizado la instalación.
Gracias Juan por esos ratos tan agradables que nos haces pasar con el deleite de tu buena mesa, ah! y con el cacharreo claro.
Inmotalizado también el momento de conocer en persona a mi amigo Francis EA4AMP, izquierda de la imagen, después de muchos y buenos ratos charrando por el R1 de Puebla de Almenara (Cuenca), desde aqui un abrazo Francis y gracias por hechar a andar el reloj de mi abuelo.
Inolvidable la cena en grata compañia de todos los asistentes y en especial de EA4OA Julio, EA4ANA Julio Junior, EA5AIO Pepe, EA5LA Manolo, EA5OT Paco y todos los demás.
Cuando querais la hacemos en Cuenca donde no se come mal.
Comentario de Julio EA4OA:
Quiero por medio de la página del OM Angel, expresar mi gratitud a todos los amigos que hoy hemos comido juntos en Manises, (digo a TODOS, pues no quiero dejarme sin nombrar alguno), por el estupendo dia que nos han hecho pasar, en un ambiente de radioafición, y de verdadera amistad.
Gracias amigos hasta la próxima , desde Cuenca un abrazo Julio EA4OA
Bueno pues por mi parte decir que la acogida una vez mas derrocha mágnificas vibraciones, calor humano del bueno, amistad y coloquio ameno e interesante.
Hasta pronto EA4CJI, Ángel.
Ahora el reto de hermandad es vernos en Cuenca el 28-01-2008. Muchas gracias a todos y os esperamos con los brazos abiertos.
Bueno pues por mi parte decir que la acogida una vez mas derrocha mágnificas vibraciones, calor humano del bueno, amistad y coloquio ameno e interesante. Ahora el reto de hermandad es vernos en Cuenca el 28-01-2008. Muchas gracias a todos y os esperamos con los brazos abiertos. Hasta pronto EA4CJI, Ángel.
Una vez mas la radio acerca a las personas, en esta ocasión ocurría en Cuenca donde acudieron desde Manises y se produjo una jornada gastronómica, turística, desenfada y amena, amen de buena armonía.
La amistad rompe fronteras de intereses creados o comerciales, amistad que nace desde la radio.
El grupo de Cuenca agradece el desplazamiento de estos amigos a nuestra ciudad y abre sus puertas para que acontecimientos de tal índole sigan forjando lazos de unión en un colectivo que tiene por bandera la unión entre radioaficionados.
Senti mucho no poder estar en todos los actos, gran familia el LYNX DX GROUP, gracias por vuestras atenciones.
Compartir algunos ratos con los dos mozos de las fotos, dueños de muy buenas sabidurias, es todo un honor ya que de forma desenfadada enriquecen a uno como el que suscribe, deseoso de aprender asi que desde aqui mi incondiconal y eterna gratitud a los dos, larga vida para Julio y un abrazo virtual para ti Gonzalo.
Amigos para siempre.
Las imágenes muestran un día de disfrute en el campo haciendo cacharreo, radio y delicias gastronómica.
Repasamos el dipolo cambiando los elementos deteriorados, hicimos radio en QRP con el 817 y disfrutamos de unos huevos de corral rotos con patatas (de huerta del terreno) a lo pobre acompañado de jamón pasado por la sartén usando para ello sabroso y rico aceite de oliva de la zona, todo ello regado con zumo de uva nacional, el evento fue merecedor de nuestros mejores honores hacia el mismo.
Bueno como muestran las imágenes por fin hemos encontrado un sitio de altura (1150 metros) donde trabajar en portable, se llama Cerro Socorro de Cuenca y esta a 20 minutos del centro de esta bella ciudad.
Llegamos a la cima (con ánimos de enredar) los siguientes personajes:
EA4OA Julio
EA4ANA Julio Junior
EA4CJI Ángel
Sacamos conclusiones positivas y en la próxima escapada esperamos rendir al 100%. Grata experiencia y mejor velada acompañada además de zumo de cebada y algún comestible que llevarnos a la boca.
Bueno pues como hablan las imágenes, el paraje precioso, la recolecta no fué del todo mal.
En la izquierda de la foto nuestra buena y gran amiga Acacia, la menos alta es Pili mi mujer y el mastin de la derecha soy yo.
Esta es otra de mis aficiones, la recolecta de setas y el disfrute de su buen manjar.
Se que las mujeres se van a enfadar pues en las instantáneas no les dimo tiempo de retocarse un poco pero las que son guapas lo son hasta en el campo.
No dejes de linkar en la imagen, verás cacharreo del bueno de la mano de mi buen amigo Roberto Barrios.
Bueno solo decirte que espero hayas disfrutado ojeando la web, yo he disfrutado mucho elaborandola y espero ir mejorandola tras los consejos que aporteis.
